產品說明

ZAZP、ZAZN 型電動直通單座調節閥：由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流 220V 電源為動力，接受統一的標準電信號 0~10mA DC 或 4~20mA DC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。

產品性能參數

ZAZP、ZAZN 型電動直通單座調節閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	輸入信號/mA DC		輸入電阻/Ω		電源電壓及頻率		不靈敏度/µA
								/V	/Hz
ZAZP-16 ZAZN-16	16	1.6	≤200	0~10	4~24	200	250	220	50~60	≤150	≤240
ZAZP-40 ZAZN-40	40	4.0	C、P：≤250； C、P：≤450（帶散熱片）
ZAZP-63P ZAZN-63P	63	6.3

返回頁首 ⇑

產品零部件材料

ZAZP、ZAZN 型電動直通單座調節閥電動執行器參數

型號		輸入信號/mA DC	出軸推力/N	行程/mm	全行程時間/mm
Ⅱ型	DKZ-310	0~10	4000	16	12.5
				25	30
	DKZ-410		6400	40	32
				60	48
	DKZ-510		16000	60	37
				100	62
Ⅲ型	DKZ-3200	4~20	2500	16	10
	DKZ-3300			25	15.6
	DKZ-4400		6400	40	25
	DKZ-4500			60	37.5

返回頁首 ⇑

產品零部件材料

ZAZP、ZAZN 型電動直通單座調節閥零部件材料

型號	閥體、閥蓋	閥芯、閥桿、閥座	墊片	填料
ZAZP-16 ZAZN-16	HT200	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
ZAZP-40 ZAZN-40	ZG25	1Cr18Ni9	石棉橡膠板	聚四氟乙烯
ZAZP-63P ZAZN-63P	1Cr18Ni9	1Cr18Ni9	石棉橡膠板	聚四氟乙烯

返回頁首 ⇑

產品外形及結構尺寸

ZAZP、ZAZN 型 PN16 電動直通單座調節閥主要外形及結構尺寸（mm）

DN	D	D1	D2	f	b	z×Φd	t	L
25	115	85	65	2	16	4×Φ14	4	185
32	135	100	78	2	18	4×Φ18	5	200
40	145	110	85	3	18	4×Φ18	5	220
50	160	125	100	3	20	4×Φ18	5	250
65	180	145	120	3	20	4×Φ18	5	275
80	195	160	135	3	22	8×Φ18	5	305
100	215	180	155	3	24	8×Φ18	5	350
125	245	210	185	3	26	8×Φ18	5	410
150	280	240	210	3	28	8×Φ23	5	450
200	335	295	265	3	30	12×Φ23	5	550
250	405	355	320	3	32	12×Φ25	5	640
300	460	410	375	4	34	12×Φ25	5	720

返回頁首 ⇑

ZAZP、ZAZN 型 PN40 電動直通單座調節閥主要外形及結構尺寸（mm）

DN	D	D1	D2	f	D6	f1	b	z×Φd	H2	H1	H1ˊ
25	190	115	85	65	58	4	16	4×Φ14	117	670	752
32	210	135	100	75	66	4	18	4×Φ18	120	673	754
40	230	145	110	85	76	4	18	4×Φ18	139	693	776
50	255	160	125	100	88	4	20	4×Φ18	144	698	804
65	285	180	145	120	110	4	22	8×Φ18	188	799	954
80	310	195	160	135	121	4	22	8×Φ18	208	809	964
100	355	230	190	160	150	4.5	24	8×Φ23	220	821	976
125	425	270	220	188	176	4.5	28	8×Φ25	268	907	1090
150	460	300	250	218	204	4.5	30	8×Φ25	278	917	1100
200	560	375	320	282	260	4.5	38	12×Φ30	320	959	1142
250	655	445	385	345	313	4.5	42	12×Φ34	441	1161	1309
300	735	510	450	408	364	4.5	46	16×Φ34	465	1175	1355

返回頁首 ⇑

ZAZP、ZAZN 型 PN63 電動直通單座調節閥主要外形及結構尺寸（mm）

DN	D	D1	D2	f	D6	f1	b	z×Φd	H2	H1	H1ˊ
25	205	135	100	78	2	58	4	4×Φ18	117	670	752
32	220	150	110	82	2	66	4	4×Φ23	120	673	754
40	240	165	125	95	3	76	4	4×Φ23	139	693	776
50	265	175	135	105	3	88	4	4×Φ23	144	698	804
65	295	200	160	130	3	110	4	8×Φ23	188	799	954
80	325	210	170	140	3	121	4	8×Φ23	208	809	964
100	370	250	200	168	3	150	4.5	8×Φ25	220	821	976
125	440	295	240	202	3	176	4.5	8×Φ30	268	907	1090
150	475	340	280	240	3	204	4.5	8×Φ34	278	917	1100
200	570	405	345	300	3	260	4.5	12×Φ34	320	959	1142
250	670	470	400	325	3	313	4.5	12×Φ41	441	1161	1309
300	750	530	460	412	4	364	4.5	16×Φ41	465	1175	1355

返回頁首 ⇑

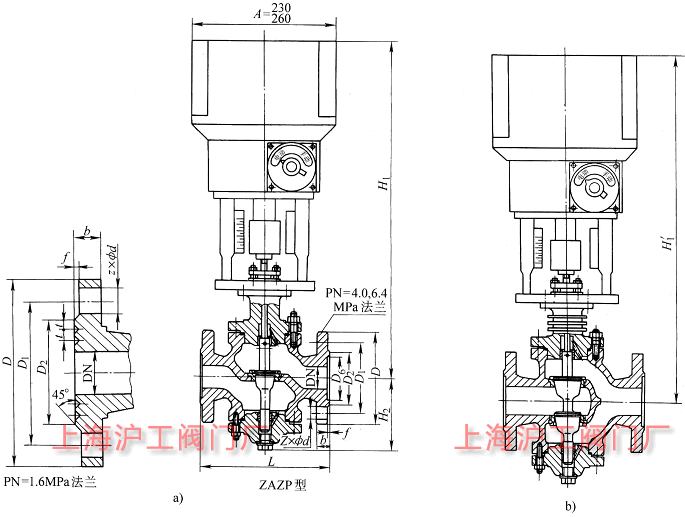

產品外形及結構尺寸示意圖
