【產品說明】

Z15W-16R、Z15W-16P 型不銹鋼閘閥（Z15W 絲口內螺紋不銹鋼閘閥）：手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。

Z15W-16R、Z15W-16P 型不銹鋼閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

【產品性能參數】

Z15W-16R、Z15W-16P 型不銹鋼閘閥主要性能參數

型號	PN	工作壓力 (MPa)	適用溫度 (℃)	適用介質
Z15W-16R	16	1.6	-20~180	水、輕微腐蝕性氣液體、飽和蒸汽、直接飲水
Z15W-16P

返回頁首 ⇑

【產品零部件材料】

Z15W-16R、Z15W-16P 型不銹鋼閘閥零部件材料

名稱	閥體、閥蓋、閘板	閥桿	密封面	填料
材料	不銹鋼	不銹鋼	不銹鋼	膨脹石墨

返回頁首 ⇑

【產品外形及結構尺寸】

Z15W-16R、Z15W-16P 型不銹鋼閘閥主要外形及結構尺寸

DN	Rc/in	L	B	H	D0
15	Rc1/2	56.5	15	94	70
20	Rc3/4	60	20	102	70
25	Rc1	68	25	114	80
32	Rc1¼	75.5	32	124	80
40	Rc1½	80	40	152.5	100
50	Rc2	90.5	50	169.5	100

返回頁首 ⇑

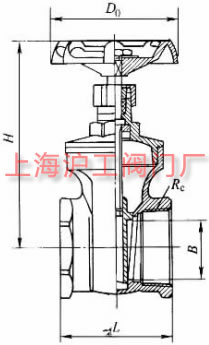

【產品外形及結構尺寸示意圖】
