產品說明

Y42X-16、Y42X-16C 型薄膜式減壓閥：法蘭連接形式、彈簧薄膜式結構、密封面材料為丁腈橡膠、公稱壓力 PN16，Y42X-16 閥體材料為灰鑄鐵、Y42X-16C 閥體材料為碳素鋼的減壓閥。

Y42X-16、Y42X-16C 型薄膜式減壓閥屬于直接作用式薄膜彈簧減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。

產品性能參數

Y42X-16、Y42X-16C 型薄膜式減壓閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y42X-16	16	1.6	≤70	水、氣、油
Y42X-16C

返回頁首 ⇑

產品零部件材料

Y42X-16、Y42X-16C 型薄膜式減壓閥零部件材料

型號	材料
	閥體、上閥蓋、下閥蓋	閥桿、活塞	主閥彈簧	調節彈簧	膜片、密封圈
Y42X-16	灰鑄鐵	不銹鋼	硅錳鋼	硅錳鋼	丁腈橡膠
Y42X-16C	WCB

返回頁首 ⇑

產品外形及結構尺寸

Y42X-16、Y42X-16C 型薄膜式減壓閥外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×ød	H	H1	重量 / kg
40	220	150	110	88	18	4×ø17.5	320	130	28
50	250	165	125	102	20	4×ø17.5	320	130	28
65	280	185	145	122	20	4×ø17.5	340	140	38
80	310	200	160	133	22	8×ø17.5	350	150	59
100	350	220	180	158	24	8×ø17.5	350	150	65
125	400	250	210	184	26	8×ø17.5	570	180	89
150	450	285	240	212	28	8×ø22	570	180	120
200	500	340	295	268	30	12×ø22	630	210	150

返回頁首 ⇑

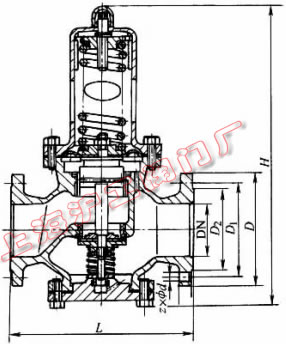

產品外形及結構尺寸示意圖
