產品說明

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥：法蘭連接形式、彈簧薄膜式結構，Y42X-16Q 密封面材料為丁腈橡膠、Y42F-16 密封面材料為氟塑料，公稱壓力 PN16，閥體材料為球磨鑄鐵（Y42X-16Q）、灰鑄鐵（Y42F-16）的減壓閥。

產品性能參數

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥主要性能參數

型號	PN	工作壓力 / MPa
Y42X-16Q	16	1.6
Y42F-16	16	1.6

返回頁首 ⇑

產品零部件材料

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥零部件材料

型號	材料
	閥體、閥蓋、彈簧罩	閥桿、閥座	膜片、密封圈	彈簧
Y42X-16Q	球墨鑄鐵	不銹鋼	丁腈橡膠	硅錳鋼、鉻釩鋼
Y42F-16	灰鑄鐵	不銹鋼	塑料	硅錳鋼、鉻釩鋼

返回頁首 ⇑

產品外形及結構尺寸

Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥外形及結構尺寸（mm）

DN	L	D	D1	D2	b	z×ød	H1	H2	重量 / kg
20	160	105	75	55	16	4×ø14	65	275	12
25	180	115	85	65	18	4×ø18	105	280	16
32	200	135	100	78	18	4×ø18	105	280	17
40	220	145	110	85	20	4×ø18	105	290	22
50	250	160	125	100	20	4×ø18	105	300	25
65	280	180	145	120	20	4×ø18	120	310	26
80	310	195	160	135	22	8×ø18	155	380	55
100	350	215	180	155	24	8×ø18	155	380	57
125	400	245	210	185	26	8×ø18	200	530	95
150	450	280	240	210	28	8×ø23	200	530	98
200	550	335	295	265	30	12×ø23	230	650	170

返回頁首 ⇑

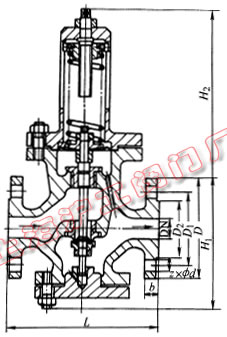

產品外形及結構尺寸示意圖
