產品說明

金屬硬密封提升式旋塞閥是近年來發展比較快的新型旋塞閥，它采用了先提升后啟閉的閥門操作方式，大大減少了旋塞閥的啟閉力矩，而且不同于傳統旋塞閥采用矩形縮徑通道，該閥門通常采用圓形通道，使旋塞閥的流體阻力大大減少，金屬硬密封提升式旋塞閥兼有球閥與閘閥的有點，能用于高溫、高壓工況，大大擴展了旋塞閥的使用范圍。

產品特點：
1、金屬硬密封提升式旋塞閥啟閉時先提升旋塞，使旋塞與閥座密封面相脫離，然后 90°旋轉旋塞，使閥門開啟或關閉。由于閥門在啟閉過程中旋塞與閥座相脫離，故閥門的啟閉非常輕松，而且密封面在開啟或關閉過程中不易擦傷，閥門使用壽命長。
2、金屬硬密封提升式旋塞閥無論處在開啟狀態或關閉狀態，密封面均受到保護，不受介質沖刷，密封緊密可靠。
3、普通旋塞閥采用矩形流道，且流道面積縮減，有較大的流體阻力損失，而金屬硬密封提升式旋塞閥采用與管道截面積相同的圓形通道，流體阻力小。
4、金屬硬密封提升式旋塞閥結構緊湊，體積小，與閘閥相比，閥門的高度尺寸大大減小，與截止閥相比，流體阻力大大減小。
5、與普通旋塞閥相比，金屬硬密封提升式旋塞閥適用的壓力及溫度范圍更大。
6、金屬硬密封提升式旋塞閥兩側閥座密封面均可密封，閥門的安裝與使用不受介質流向的限制。
7、金屬硬密封提升式旋塞閥關閉時，可通過手輪和閥桿對閥座密封面加壓，通過加大密封比壓，可使旋塞閥具有更好的密封性能。
8、閥座密封面凸起，便于密封面清洗，密封面上不易積存結晶介質或固體顆粒。

產品性能參數

金屬硬密封提升式旋塞閥主要性能參數

設計與制造	結構長度	配管法蘭	壓力-溫度等級	試驗與檢驗	適用溫度	適用介質
API 599、 API 6D、 Q/ZCD01-2000	ANSI B16.10、 GB/T15188.1、 Q/ZCD 01-2000	JB/T74~90、 GB/T9112~9124、 HG 20592~20635、 ANSI B16.5、 SH3406	JB/T74、 GB/T9124、 HG 20604~20625、 ANSI B16.34、 SH 3406	API598、 JB/T9092	425℃	水、蒸汽、油品等

返回頁首 ⇑

產品零部件材料

金屬硬密封提升式旋塞閥零部件材料

閥 體	WCB	CF8	CF3	CF8M	CF3M
旋 塞	CF8	CF8	CF3	CF8M	CF3M
閥桿及內件	2Cr13	0Cr18Ni9 (304)	00Cr19Ni10 (304L)	0Cr17Ni12Mo2 (316)	00Cr17Ni14Mo2 (316L)
填 料	柔性石墨

返回頁首 ⇑

產品外形及結構尺寸

Class150（PN20）金屬硬密封提升式旋塞閥主要外形及結構尺寸（mm）

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	222	235	222	38	127	98.5	73	14.5	4×Φ15	1.6	200	210	200	10
50	2	267	280	267	50	152	120.5	92	16	4×Φ19	1.6	250	260	200	13
65	21/2	298	311	305	64	178	139.5	105	17.5	4×Φ19	1.6	250	300	200	17
80	3	343	356	330	76	190	152.5	127	19.5	4×Φ19	1.6	300	330	250	23
100	4	432	445	356	100	229	190.5	157	24	8×Φ19	1.6	300	350	300	33
125	5	508	521	381	125	254	216	186	24	8×Φ22	1.6	330	370	300	62
150	6	533	546	394	150	279	241.5	216	25.5	8×Φ22	1.6	330	440	350	95
200	8	635	648	457	201	343	298.5	270	29	8×Φ22	1.6	350	550	350	160
250	10	787	800	533	252	406	362	324	30.5	12×Φ25	1.6	400	650	400	278
300	12	914	927	610	303	483	432	381	32	12×Φ25	1.6	450	750	400	430
350	14	978	991	686	337	533	476	413	35	12×Φ29	1.6	500	800	450	620

返回頁首 ⇑

Class300（PN50）金屬硬密封提升式旋塞閥主要外形及結構尺寸（mm）

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	241	254	241	38	156	114.5	73	21	4×Φ22	1.6	250	210	250	14
50	2	293	299	267	50	165	127.0	92	22.5	8×Φ19	1.6	300	260	250	20
65	21/2	330	346	305	64	190	149.0	105	25.5	8×Φ22	1.6	350	300	300	25
80	3	387	403	330	76	210	168.5	127	29	8×Φ22	1.6	350	330	300	35
100	4	457	473	356	100	254	200	157	32	8×Φ22	1.6	350	350	350	52
125	5	508	524	381	125	279	235	186	35	8×Φ22	1.6	350	370	350	85
150	6	559	575	457	150	318	270	216	37	12×Φ22	1.6	400	440	400	130
200	8	686	702	521	201	381	330	270	41.5	12×Φ25	1.6	450	550	450	210
250	10	826	842	559	252	445	387.5	324	48	16×Φ29	1.6	500	650	500	340
300	12	965	981	635	303	521	451	381	51	16×Φ32	1.6	550	750	550	510
350	14	991	1007	762	337	584	514.5	413	54	20×Φ32	1.6	600	800	600	750

返回頁首 ⇑

Class600（PN110）金屬硬密封提升式旋塞閥主要外形及結構尺寸（mm）

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	318	318	241	38	156	114.5	73	22.5	4×Φ22	6.4	250	230	250	20
50	2	330	333	292	50	165	127	92	25.5	8×Φ19	6.4	300	280	250	28
65	21/2	381	384	330	64	190	149	105	29	8×Φ22	6.4	350	320	300	35
80	3	444	447	356	76	210	168.5	127	32	8×Φ22	6.4	350	350	300	45
100	4	508	511	432	100	273	216	157	38.5	8×Φ25	6.4	400	380	350	68
125	5	559	562	508	125	330	266.5	186	44.5	8×Φ29	6.4	400	400	400	100
150	6	660	663	559	150	356	292	216	48	12×Φ29	6.4	450	470	450	155
200	8	794	797	660	201	419	349	270	55.5	12×Φ32	6.4	500	580	500	255
250	10	940	943	787	252	508	432	324	63.5	16×Φ35	6.4	550	680	550	390
300	12	1067	1070	838	303	559	489	381	67	20×Φ35	6.4	600	780	600	570

返回頁首 ⇑

Class900（PN150）金屬硬密封提升式旋塞閥主要外形及結構尺寸（mm）

DN	NPS	L			d	D	D1	D2	b	z×Φd	f	L0	H	D0	重量/kg
(mm)	(in)	RF	RJ	堆焊
40	11/2	356	356	305	38	178	124	73	32	4×Φ29	6.4	300	250	300	28
50	2	381	384	368	50	246	165	92	38.5	8×Φ26	6.4	350	300	300	39
65	21/2	432	435	419	64	244	190.5	105	41.5	8×Φ29	6.4	400	340	300	49
80	3	470	473	381	76	241	190.5	127	38.5	8×Φ26	6.4	450	370	350	63
100	4	559	562	457	100	292	235	157	44.5	8×Φ32	6.4	450	400	400	95
125	5	610	613	559	125	349	279.5	186	51	8×Φ35	6.4	500	430	450	140
150	6	737	740	610	150	381	317.5	216	56	12×Φ32	6.4	550	500	500	215
200	8	813	816	737	201	470	393.5	270	63.5	12×Φ39	6.4	600	520	550	350
250	10	965	968	838	252	545	470	324	70	16×Φ39	6.4	700	620	600	540
300	12	1118	1121	965	303	610	533.5	381	79.5	20×Φ39	6.4	700	820	650	790

注：①RF 表示突面法蘭；RJ 表示環連接面法蘭。②法蘭尺寸按 ANSI B16.5 標準。根據用戶要求，法蘭尺寸也可按 GB/T 9112~9124、HG 20592~20635 和 SH3406 設計制造。③Class150(PN20)~Class300(PN50) 旋塞閥中法蘭一般采用螺栓螺母連接結構；Class600(PN110)~900(PN150) 旋塞閥中法蘭一般采用壓力自緊密封結構。

返回頁首 ⇑

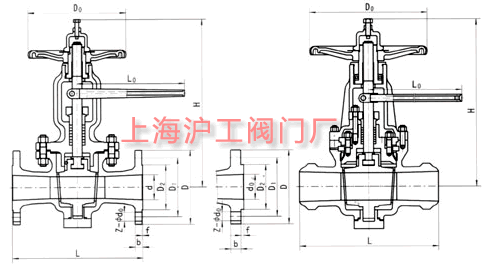

產品外形及結構尺寸示意圖
